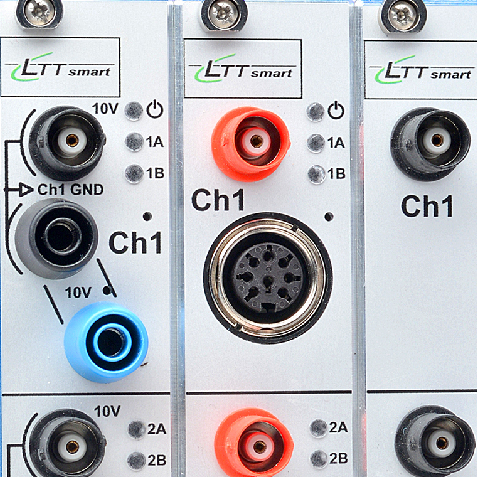

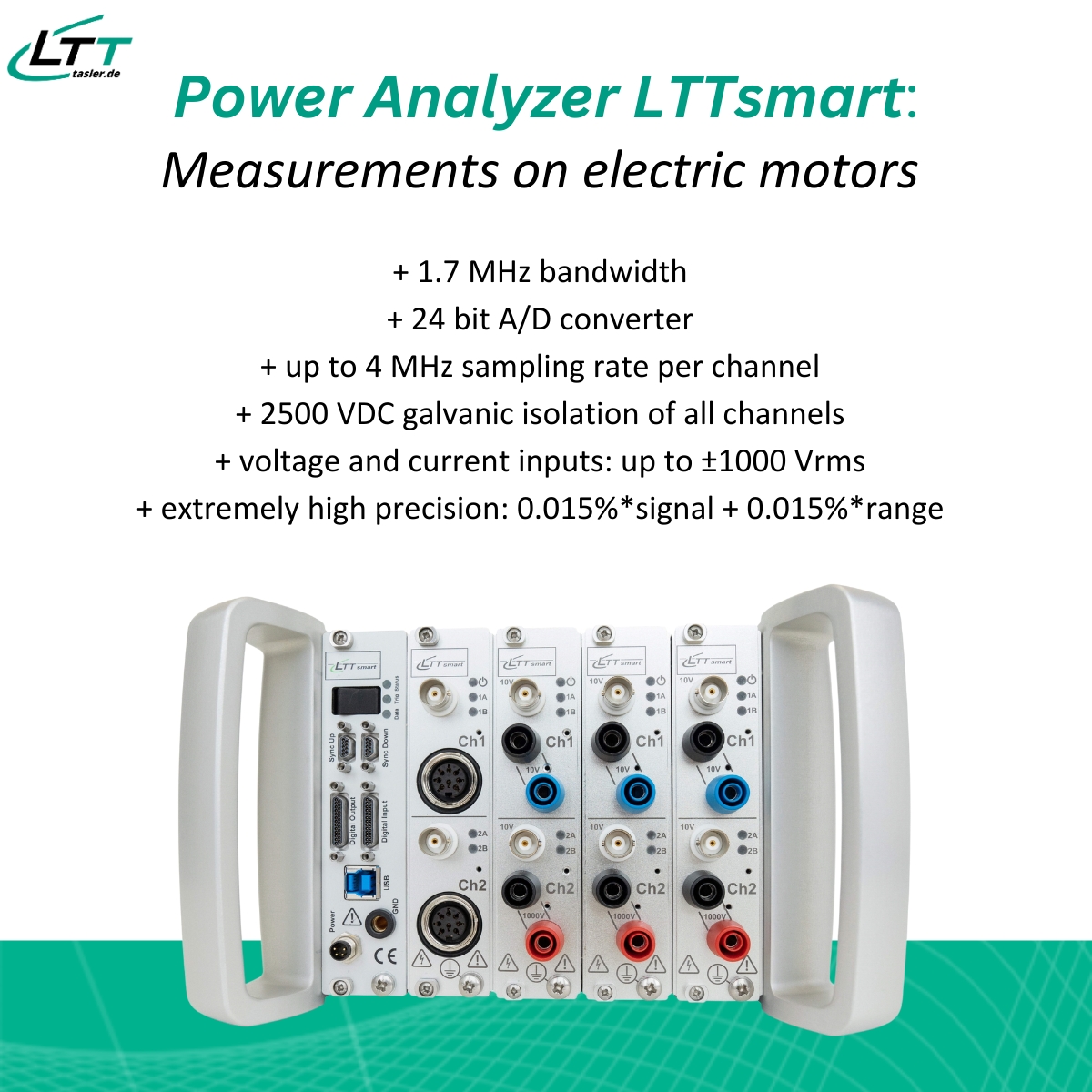

Ein hoher Anspruch an die überwachende Präzisionsmesstechnik entsteht bei Prüfständen für E-Motoren mit hohen Anforderungen, bezüglich Leistung und Drehzahl pro Minute. Mit dem LTTsmart Power-Analyzer steht ein Messgerät parat, dass die Normvorgaben - besser als 0,3% erfüllt.
Elektroantriebe erobern unser tägliches Leben: Powertools wie Akkuschrauber, Winkelschleifer, Elektro-Bikes und Elektro-Autos müssen mit höchster Effizienz über größtmögliche Lastbereiche funktionieren. Prüfnormen, wie die DIN IEC 60034-2-3, definieren die Prüfanforderungen zur Wirkungsgrad-Bestimmung solcher Umrichtergespeisten Antriebe. Die zugrundeliegende zerhackte Rechteckspannung und der dazugehörige Strom müssen phasen- und amplitudentreu zu einer maximal 0.3% fehlerhaften Leistungsaussage führen.
Um diese 0.3% Genauigkeit zu erreichen, verlangt die theoretische Frequenzbetrachtung einer Rechteckspannung die Berücksichtigung aller Frequenzen bis hin zur 19. Harmonischen der Schaltfrequenz des Umrichters. Bei 10-20 kHz Schaltfrequenz ist das 0-380 kHz Signalbandbreite, in der die Signaltreue aller Komponenten besser als 0.3% sein muss. Das erfordert eine Messtechnik mit 2 bis 4 MHz kontinuierlicher Abtastrate ohne verzerrende Filter. Gerade bei leistungsstarken Automobil-E-Motoren kommen immer höhere Batterie-Spannungen mit aktuell bis zu 800 V zum Einsatz.
Bei einer Bandbreite von 380 kHz wird eine gepulste 800 V Signalform zu einer echten Herausforderung. Die hohe Kunst besteht darin, den Hochspannungsteiler derart zu bauen, dass sein gesamter Messfehler über den gesamten Frequenz-, Spannungs- und Temperaturbereiche garantiert kleiner als 0.3% bleibt – und dass, obwohl hier bereits die Nicht-Linearitäten aller elektronischen Komponenten massiv zuschlagen. Gleichzeitig muss der pulsierende Strom dieser mit 800 V pulsierenden Umrichter-Spannung gemessen werden. Eine wahre Herausforderung für die galvanische Trennung des Stromeingangs. Diese Kombination aus erforderlicher Bandbreite und Genauigkeit ist weltweit nur mit dem Präzisionsmessgerät LTTsmart realisierbar.
Kein anderes Leistungsmessgerät kann signalseitig die von den Normen geforderten Genauigkeiten über die Spannung UND die Frequenz einhalten. Entweder scheitert es an der Genauigkeit oder an der Bandbreite. Der LTTsmart ist die einzige Lösung auf der Sie Ihr Prüfstands-Design verlässlich stützen können. Perspektive nach oben inbegriffen!
Fordern Sie noch heute Informationsmaterial für den normengerechten LTTsmart Power Analyzer an:
Kontaktieren Sie uns direkt!
